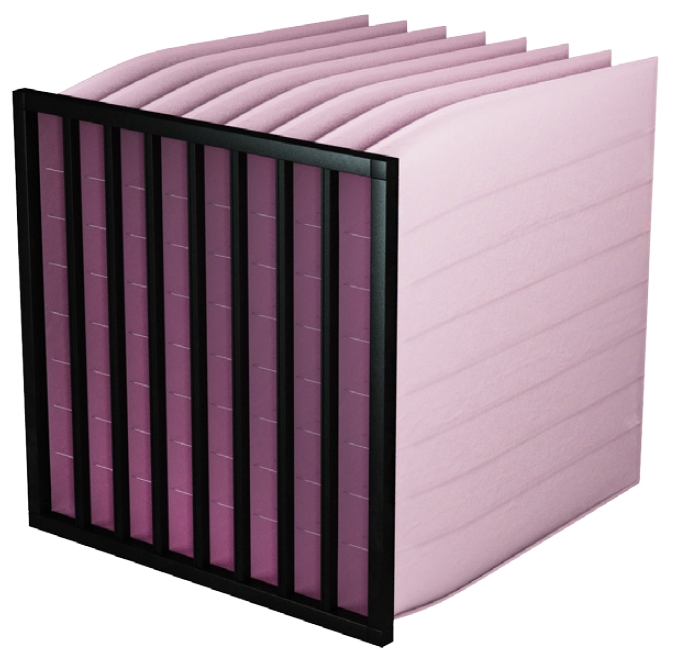

Kapsové filtry PA
Kapsový filtr PA je kapsový filtr pro všeobecné využití. Díky rozsahu filtrace této produktové řady kapsových filtrů a jejich syntetickému, mechanicky odolnému filtračnímu médiu je lze použít v instalacích s proměnlivým proudem průtoku vzduchu. Nalezl uplatnění ve vstupní filtraci a coby hlavní filtr soustavy HVAC, ve výrobních a kancelářských prostorách, nemocnicích, soustavách pro úpravu vzduchu pro filtry HEPA, ve zpracování potravin, výrobních procesech (aerosoly) a všude tam, kde je nutné použít filtry vyráběné s technologií bez skelných vláken. Filtrační médium těchto filtrů sestává ze směsi polypropylenových a polyesterových mikrovláken a tenké netkané textilie zajišťující dostatečný stupeň filtrace nejmenších částic. Filtrační médium je upravováno pro filtrační kapsu ve tvaru klínu a její stěny jsou odděleny příslušně dlouhými separátory z nití, což vede k rovnoměrnému rozložení vzduchu po celé ploše filtračního média. Kapsy jsou v závislosti na rámu filtru spojovány způsobem zaručujícím co nejefektivnější rozložení vzduchu ve filtru. Pro dosažení delší životnosti je filtr dostupný ve verzi s dodatečnou vrstvou filtračního média (prefilter) pro zadržování hrubších vzdušných nečistot - zvyšuje počáteční tlakovou ztrátu filtru o cca 15-20 Pa.
Obecné technické informace
- Maximální provozní teplota: 80 °C (kovový rám)
- Maximální provozní teplota: 65 °C (rám z umělé hmoty)
- Maximální relativní vlhkost: 100%
- Filtrační médium: meltblown (syntetická mikrovlákna)
- Maximální proud vzduchu: 125% jmenovité kapacity
- Doporučená koncová tlaková ztráta: 380 Pa
- Maximální koncová tlaková ztráta: 500 Pa
- Plně spalitelný ve verzi s rámem z umělé hmoty (zneškodnění)
- Třída filtrace v souladu s normou EN 779: 2012
Možnosti provedení
- Kovový rám: 20 mm, 25 mm, 15 mm
- Rám z umělé hmoty 20 mm, 25 mm
- Dodateční vrstva filtračního média (předfiltr)
- Pěnové nebo ploché těsnění rámu
- Různá množství kapes dostupná na objednávku
- Jiné rozměry filtru dostupné na objednávku
- Biostatická povrchová úprava: aktivní látka brzdící rozvoj mikroorganismů a hub na filtračním povrchu
- Dostupný v protivýbušném provedení: II 2GD IIA
Podrobná technická specifikace: Kapsový filtr PA
- Třída filtrace v souladu s EN 779: 2012: M5
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 65 Pa
- Průměrná účinnost v souladu s EN 779: 2012: 54%
- Třída filtrace v souladu s EN 779: 2012: M6
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 80 Pa
- Průměrná účinnost v souladu s EN 779:2012: 67%
- Třída filtrace v souladu s EN 779: 2012: F7
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 115 Pa
- Průměrná účinnost v souladu s EN 779: 2012: 88
- Minimální účinnost (ME)@0,4 μm v souladu s EN 779: 2012: 58%
- Třída filtrace v souladu s EN 779: 2012: F8
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 150 Pa
- Průměrná účinnost v souladu s EN 779: 2012: 94,6%
- Minimální účinnost (ME)@0,4 μm v souladu s EN 779: 2012: 69%
- Třída filtrace v souladu s EN 779: 2012: F9
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 165 Pa
- Průměrná účinnost v souladu s EN 779: 2012: 98%
- Minimální účinnost (ME)@0,4 μm v souladu s EN 779: 2012: 72%
|
Šířka (mm) |
Výška (mm) |
Počet kapes |
Proud vzduchu V(m3/h)@délka kapsy=380mm |
Proud vzduchu V(m3/h)@délka kapsy=500mm |
Proud vzduchu V(m3/h)@délka kapsy=535mm |
Proud vzduchu V(m3/h)@délka kapsy=600mm |
Proud vzduchu V(m3/h)@délka kapsy=650mm |
|
592 |
592 |
6 |
1580 |
2110 |
2260 |
2550 |
2770 |
|
592 |
592 |
8 |
2110 |
2810 |
3020 |
3400 |
3690 |
|
592 |
592 |
10 |
2560 |
3410 |
3660 |
4120 |
4470 |
|
592 |
592 |
12 |
3070 |
4090 |
4390 |
4940 |
5370 |
|
490 |
592 |
5 |
1320 |
1760 |
1890 |
2130 |
2310 |
|
490 |
592 |
6 |
1580 |
2110 |
2260 |
2550 |
2770 |
|
490 |
592 |
8 |
2110 |
2810 |
3020 |
3400 |
3690 |
|
490 |
592 |
10 |
2560 |
3410 |
3660 |
4120 |
4470 |
|
287 |
592 |
3 |
790 |
1060 |
1130 |
1280 |
1380 |
|
287 |
592 |
4 |
1060 |
1410 |
1510 |
1700 |
1850 |
|
287 |
592 |
5 |
1320 |
1760 |
1890 |
2130 |
2310 |
|
287 |
592 |
6 |
1580 |
2110 |
2260 |
2550 |
2770 |
|
287 |
287 |
3 |
430 |
570 |
610 |
690 |
750 |
|
287 |
287 |
4 |
570 |
760 |
810 |
920 |
990 |
|
287 |
287 |
5 |
710 |
950 |
1020 |
1140 |
1240 |
|
287 |
287 |
6 |
850 |
1140 |
1220 |
1370 |
1490 |
|
592 |
287 |
6 |
850 |
1140 |
1220 |
1370 |
1490 |
|
592 |
287 |
8 |
1140 |
1520 |
1630 |
1830 |
1990 |
|
592 |
287 |
10 |
1340 |
1790 |
1920 |
2160 |
2340 |
|
592 |
287 |
12 |
1610 |
2140 |
2300 |
2590 |
2810 |
|
592 |
490 |
6 |
1340 |
1790 |
1920 |
2160 |
2340 |
|
592 |
490 |
8 |
1790 |
2380 |
2550 |
2880 |
3120 |
|
592 |
490 |
10 |
2150 |
2870 |
3080 |
3470 |
3760 |
|
592 |
490 |
12 |
2580 |
3440 |
3690 |
4160 |
4520 |
|
592 |
892 |
6 |
2310 |
3080 |
3310 |
3730 |
4050 |
|
592 |
892 |
8 |
3080 |
4110 |
4410 |
4970 |
5400 |
|
592 |
892 |
10 |
3770 |
5030 |
5400 |
6080 |
6600 |
|
592 |
892 |
12 |
4530 |
6040 |
6480 |
7300 |
7930 |
|
287 |
892 |
3 |
1160 |
1540 |
1650 |
1860 |
2020 |
|
287 |
892 |
4 |
1540 |
2060 |
2210 |
2480 |
2700 |
|
287 |
892 |
5 |
1930 |
2570 |
2760 |
3110 |
3370 |
|
287 |
892 |
6 |
2310 |
3080 |
3310 |
3730 |
4050 |
Údaje proudu vzduchu jsou zaokrouhleny.
