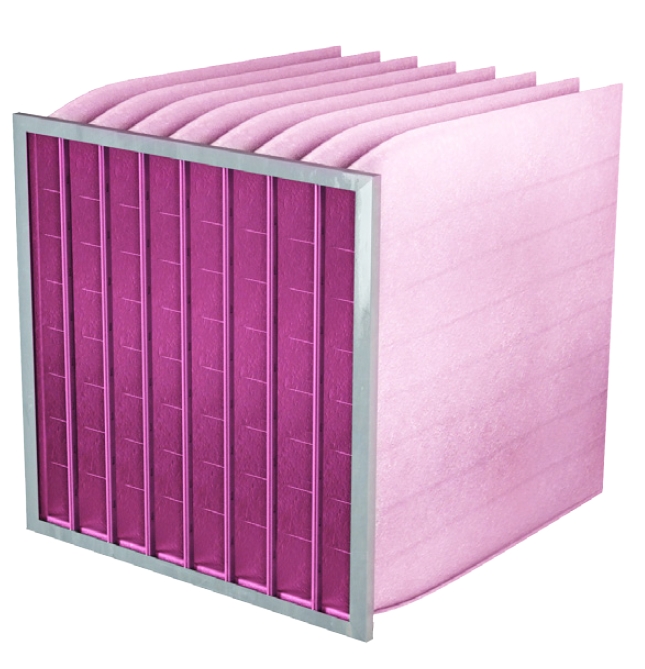

Kapsové filtry GC
Kapsový filtr GC sestává z několika kapes. Každá filtrační kapsa má tvar klínu a je vyrobena z rouna ze skelného vlákna – směsi tlustých a tenkých skelných vláken, speciálně navržených a vzájemně spletených pro zajištění nízkého počátečního odporu a vysoké účinnosti čištění vzduchu. Filtrační materiál je pokryt tenkou vrstvou netkané textilie, která zvyšuje odolnost a účinnost filtru. Separátory mezi dvěma stěnami kapsy zajišťují plné využití filtračního povrchu. Perforace separátorů je pokryta lepidlem za účelem utěsnění. Filtry se vyznačují vysokou schopností zadržování prachu, a to po dlouhou dobu jejich používání. Kapsový filtr GC lze použít ve všech zařízeních HVAC jako předfiltr nebo jako hlavní filtr systému.
Obecné technické informace
- Maximální relativní vlhkost: 100%
- Maximální provozní teplota: 100 °C (kovový rám)
- Maximální provozní teplota: 80 °C (rám z umělé hmoty)
- Filtrační médium: glass (skelné vlákno)
- Maximální proud vzduchu: 125% jmenovité kapacity
- Doporučená koncová tlaková ztráta: 280 Pa
- Maximální koncová tlaková ztráta: 450 Pa
- Celospalitelný ve verzi s rámem z umělé hmoty (zneškodnění)
- Třída filtrace v souladu s normou EN 779: 2012
Možnosti provedení
- Rám filtru: kovový rám: 20 mm, 25 mm; rám z umělé hmoty: 20 mm, 25 mm
- Pěnové nebo ploché těsnění rámu
- Různá množství kapes dostupná na objednávku
- Jiné rozměry filtru dostupné na objednávku
- Biostatická povrchová úprava: aktivní látka brzdící rozvoj mikroorganismů a hub na filtračním povrchu
- Dostupný v protivýbušném provedení: II 2GD IIA
Podrobná technická specifikace: Kapsový filtr GC
- Třída filtrace v souladu s EN 779: 2012: G5
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 50 Pa
- Zachycování v souladu s EN 779: 2012: 97%
- Účinnost v souladu s EN 779: 2012: 51%
|
Šířka (mm) |
Výška (mm) |
Počet kapes |
Proud vzduchu V(m3/h)@délka kapsy=360mm |
Proud vzduchu V(m3/h)@délka kapsy=600mm |
|
592 |
592 |
6 |
2050 |
3400 |
|
490 |
592 |
5 |
1700 |
2850 |
|
287 |
592 |
3 |
1050 |
1700 |
|
287 |
287 |
3 |
550 |
850 |
|
592 |
287 |
6 |
1050 |
1700 |
|
592 |
892 |
6 |
3000 |
5000 |
|
287 |
892 |
3 |
1500 |
2500 |
Údaje proudu vzduchu jsou zaokrouhleny.
- Třída filtrace v souladu s EN 779: 2012: M6
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 65 Pa
- Zachycování v souladu s EN 779: 2012: 98.6%
- Účinnost v souladu s EN 779: 2012: 63%
- Třída filtrace v souladu s EN 779: 2012: F7
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 100 Pa
- Zachycování v souladu s EN 779: 2012: >99%
- Účinnost v souladu s EN 779: 2012: 88%
- Třída filtrace v souladu s EN 779: 2012: F9
- Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 155 Pa
- Zachycování v souladu s EN 779: 2012: >99%
- Účinnost v souladu s EN 779: 2012: 95%
|
Šířka (mm) |
Výška (mm) |
Počet kapes |
Proud vzduchu V(m3/h)@délka kapsy=360mm |
Proud vzduchu V(m3/h)@délka kapsy=500mm |
Proud vzduchu V(m3/h)@délka kapsy=600mm |
|
592 |
592 |
8 |
2050 |
2840 |
3400 |
|
490 |
592 |
6 |
1550 |
2130 |
2550 |
|
287 |
592 |
4 |
1020 |
1400 |
1700 |
|
287 |
287 |
4 |
530 |
750 |
850 |
|
592 |
287 |
8 |
1060 |
1500 |
1700 |
|
592 |
892 |
8 |
2950 |
4150 |
5030 |
|
287 |
892 |
4 |
1470 |
2100 |
2500 |
|
592 |
592 |
10 |
2550 |
3550 |
4250 |
|
490 |
592 |
8 |
2050 |
2850 |
3400 |
|
287 |
592 |
5 |
1280 |
1770 |
2130 |
|
287 |
287 |
5 |
670 |
930 |
1050 |
|
592 |
287 |
10 |
1350 |
1850 |
2100 |
|
592 |
892 |
10 |
3670 |
5200 |
6250 |
|
287 |
892 |
5 |
1850 |
2600 |
3150 |
Údaje proudu vzduchu jsou zaokrouhleny.
